Slipper 슬립클러치 개요
황동 플레이트와 장수명 마찰재를 적층한 멀티 플레이트 방식(S prefix)과
단일 마찰판 구성의 싱글 플레이트 방식(P prefix)으로 구분되는
기계식 슬립클러치(마찰식 토크리미터)입니다.
소프트 스프링이 마찰판 압력을 일정하게 유지해 안정적 토크를 구현하며,
설정 토크를 넘는 부하에서 미끄러지는 과부하 방지 클러치로 동작해
컨베이어·구동계·작업자를 보호합니다.
인접 부품을 하우징으로 활용해 설치 공간을 절약할 수 있고,
원웨이 클러치와 조합하면 단방향 토크 제어도 구현 가능합니다.
품번 구성:
[S/P] 타입 +
[F/A] 토크설정 +
[S/O] 설치방식 +
Size - 카트리지보어 - 하우징보어
예) SAS 32-10-10 : Multi-plate / Adjustable / Shaft-to-Shaft / Size32 / 보어 0.625″
예) PFO 24-6-8 : Single-plate / Fixed / Shaft-Through / Size24 / 카트리지 0.375″·하우징 0.500″
이런 이름으로도 검색되는 제품입니다
Slipper 시리즈는 국내에서 슬립클러치 · 슬리퍼 클러치 ·
토크리미터 · 과부하 방지 클러치 · 안전 클러치 ·
마찰 클러치 · 미끄럼 클러치 · 토크 제한 장치로 불립니다.

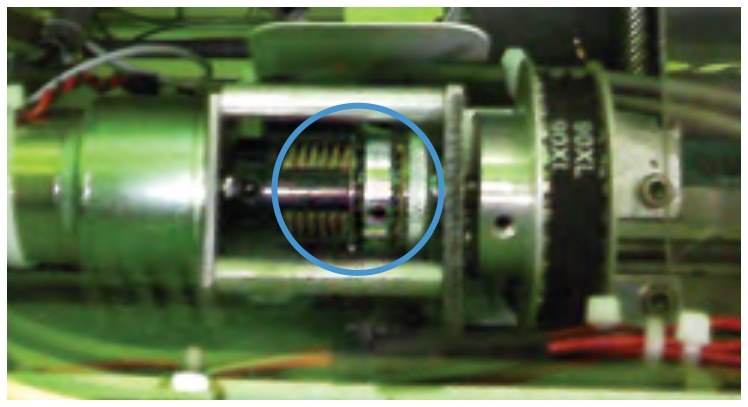

컨베이어 잼 보호, 필름·와이어 장력(텐션) 제어, 소프트 스타트,
로봇 관절 보호 용도로 가장 많이 선정되는 기본 시리즈입니다.

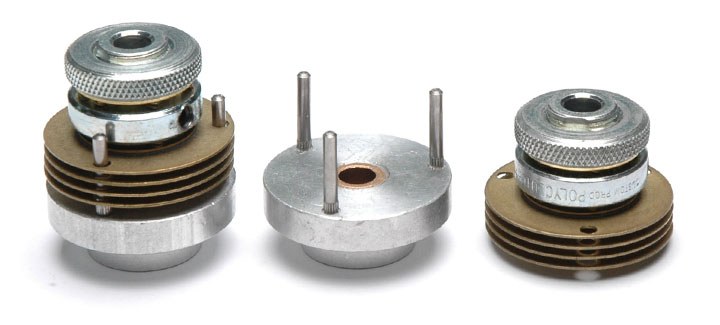

Multi-Plate Slipper — SFS / SAS / SFO / SAO (Size 20~48)

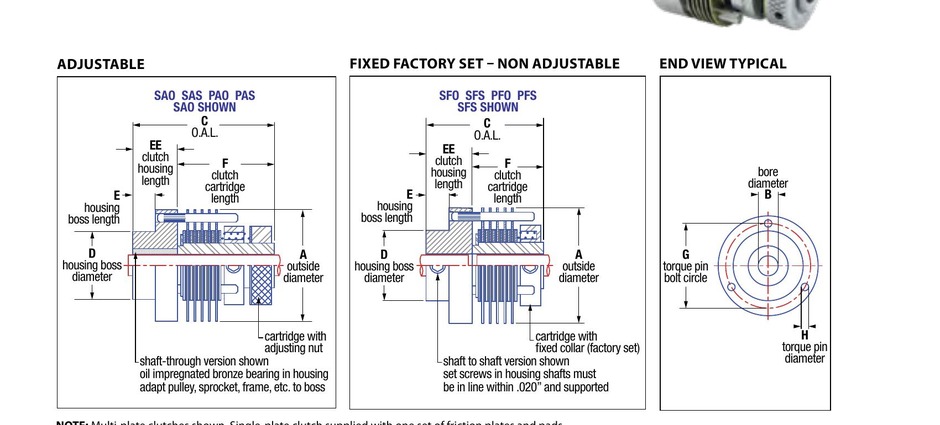

치수 기호 설명:
· A = 외경 (Outside Diameter)
· B = 보어 지름 (Bore Diameter) — 샤프트 삽입 구멍
· C = 전장 O.A.L. (Overall Length)
· D = 하우징 보스 외경 (Housing Boss Diameter)
· E = 하우징 보스 길이 (Housing Boss Length) — 풀리·스프로킷 등을 장착하는 돌출부 길이 (O타입)
· EE = 클러치 하우징 길이 (Clutch Housing Length)
· F = 클러치 카트리지 길이 (Clutch Cartridge Length)
· G = 토크핀 볼트서클 지름 (Torque Pin Bolt Circle)
· H = 토크핀 지름 (Torque Pin Diameter)
▼ Slipper 멀티플레이트 슬립클러치 규격표 (50 RPM 기준)
| 모델번호 | 타입 | 외경 A |
보어 B std. | 보어 B max. | 전장 C |
토크 | Watts | 마찰면 |
| SFS 20 & SFO 20 | Multi / Fixed | 1.25″
(31.75mm) | 0.250″
(8mm) | 0.375″
(9mm) | 1.19″
(30.2mm) | 12 lb·in
(13.8 kgf·cm / 1.35 Nm) | 6 | 8 |
| SAS 20 & SAO 20 | Multi / Adj. | 1.25″
(31.75mm) | 0.250″
(8mm) | 0.375″
(9mm) | 1.50″
(38.1mm) | 12 lb·in
(13.8 kgf·cm / 1.35 Nm) | 6 | 8 |
| SFS 24 & SFO 24 | Multi / Fixed | 1.50″
(38.10mm) | 0.375″
(10mm) | 0.500″
(13mm) | 2.00″
(50.08mm) | 25 lb·in
(28.8 kgf·cm / 2.82 Nm) | 15 | 12 |
| SAS 24 & SAO 24 | Multi / Adj. | 1.50″
(38.10mm) | 0.375″
(10mm) | 0.500″
(13mm) | 2.50″
(63.5mm) | 25 lb·in
(28.8 kgf·cm / 2.82 Nm) | 15 | 12 |
| SFS 32 & SFO 32 | Multi / Fixed | 2.00″
(50.80mm) | 0.500″
(12mm) | 0.625″
(16mm) | 2.31″
(58.7mm) | 50 lb·in
(57.6 kgf·cm / 5.65 Nm) | 30 | 12 |
| SAS 32 & SAO 32 | Multi / Adj. | 2.00″
(50.80mm) | 0.500″
(12mm) | 0.625″
(16mm) | 2.87″
(72.9mm) | 50 lb·in
(57.6 kgf·cm / 5.65 Nm) | 30 | 12 |
| SFS 44 & SFO 44 | Multi / Fixed | 2.75″
(69.85mm) | 0.500″
(12mm) | 0.625″
(16mm) | 2.31″
(58.7mm) | 75 lb·in
(86.4 kgf·cm / 8.47 Nm) | 43 | 12 |
| SAS 44 & SAO 44 | Multi / Adj. | 2.75″
(69.85mm) | 0.500″
(12mm) | 0.625″
(16mm) | 2.87″
(72.9mm) | 75 lb·in
(86.4 kgf·cm / 8.47 Nm) | 43 | 12 |
| SFS 48 & SFO 48 | Multi / Fixed | 3.00″
(76.20mm) | 0.625″
(16mm) | 1.00″
(25mm) | 3.00″
(76.2mm) | 100 lb·in
(115.2 kgf·cm / 11.29 Nm) | 55 | 12 |
| SAS 48 & SAO 48 | Multi / Adj. | 3.00″
(76.20mm) | 0.625″
(16mm) | 1.00″
(25mm) | 3.50″
(88.9mm) | 100 lb·in
(115.2 kgf·cm / 11.29 Nm) | 55 | 12 |
Single-Plate Slipper — PFS / PAS / PFO / PAO (Size 20~48, 소용량)
▼ Slipper 싱글플레이트 슬립클러치 규격표 (50 RPM 기준)
| 모델번호 | 타입 | 외경 A |
보어 B std. | 보어 B max. | 전장 C |
토크 | Watts | 마찰면 |
| PFS 20 & PFO 20 | Single / Fixed | 1.25″
(31.75mm) | 0.250″
(8mm) | 0.375″
(9mm) | 0.78″
(19.8mm) | 2.5 lb·in
(2.9 kgf·cm / 0.28 Nm) | 1 | 2 |
| PAS 20 & PAO 20 | Single / Adj. | 1.25″
(31.75mm) | 0.250″
(8mm) | 0.375″
(9mm) | 1.06″
(26.9mm) | 2.5 lb·in
(2.9 kgf·cm / 0.28 Nm) | 1 | 2 |
| PFS 24 & PFO 24 | Single / Fixed | 1.50″
(38.10mm) | 0.375″
(10mm) | 0.500″
(13mm) | 1.07″
(27.0mm) | 4 lb·in
(4.6 kgf·cm / 0.45 Nm) | 2 | 2 |
| PAS 24 & PAO 24 | Single / Adj. | 1.50″
(38.10mm) | 0.375″
(10mm) | 0.500″
(13mm) | 1.32″
(33.5mm) | 4 lb·in
(4.6 kgf·cm / 0.45 Nm) | 2 | 2 |
| PFS 32 & PFO 32 | Single / Fixed | 2.00″
(50.80mm) | 0.500″
(12mm) | 0.625″
(16mm) | 1.22″
(31.0mm) | 8 lb·in
(9.2 kgf·cm / 0.90 Nm) | 5 | 2 |
| PAS 32 & PAO 32 | Single / Adj. | 2.00″
(50.80mm) | 0.500″
(12mm) | 0.625″
(16mm) | 1.72″
(43.7mm) | 8 lb·in
(9.2 kgf·cm / 0.90 Nm) | 5 | 2 |
| PFS 44 & PFO 44 | Single / Fixed | 2.75″
(69.85mm) | 0.500″
(12mm) | 0.625″
(16mm) | 1.22″
(31.0mm) | 12 lb·in
(13.8 kgf·cm / 1.35 Nm) | 7 | 2 |
| PAS 44 & PAO 44 | Single / Adj. | 2.75″
(69.85mm) | 0.500″
(12mm) | 0.625″
(16mm) | 1.72″
(43.7mm) | 12 lb·in
(13.8 kgf·cm / 1.35 Nm) | 7 | 2 |
| PFS 48 & PFO 48 | Single / Fixed | 3.00″
(76.10mm) | 0.625″
(16mm) | 1.00″
(25mm) | 2.25″
(57.15mm) | 20 lb·in
(23.0 kgf·cm / 2.26 Nm) | 13 | 2 |
| PAS 48 & PAO 48 | Single / Adj. | 3.00″
(76.10mm) | 0.625″
(16mm) | 1.00″
(25mm) | 2.75″
(69.85mm) | 20 lb·in
(23.0 kgf·cm / 2.26 Nm) | 13 | 2 |
※ S = Shaft-to-Shaft / O = Shaft-Through | F = Fixed / A = Adjustable | S prefix = Multi-plate / P prefix = Single-plate
※ 보어 B는 표준 이외 최대치까지 주문 가능 | 토크 수치는 가이드라인, 실제 RPM·듀티사이클에 따라 변동
※ 토크 환산: 1 lb·in = 1.152 kgf·cm = 0.113 N·m | 100 lb·in ≒ 115 kgf·cm ≒ 11.3 N·m
※ 발열(W) = 토크(lb·in) × RPM × 듀티사이클 × 0.011 — 표의 Watts 값 이하로 유지
표준 옵션
· 고토크(+50%) → 접미사 H | 키웨이 → 접미사 K
· 저백래시 → 접미사 UL | 냉각 강화 중간판 → 접미사 D
· SUS303/304 스테인리스 → 접두사 Q | 2-plate 버전 → R로 시작
· 메트릭 보어: 보어 값 뒤에 MM 추가 (예: SAS24-4MM-6MM)
· Fixed 토크 지정 시 품번 끝에 T값 기입 (예: T15 = 15 lb·in 고정)
