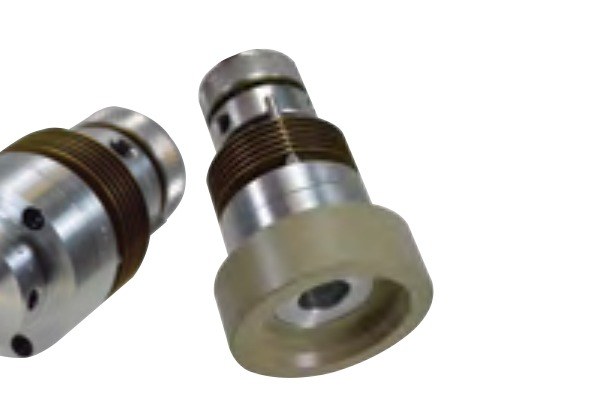

Slip-Ease 저백래시 슬립클러치 개요
축 방향 하중(Axial-Load) 멀티 플레이트 설계로 설치 공간이 극도로 제한되거나
저백래시(Low Backlash)가 필요한 정밀 용도에 최적화된
슬립클러치 · 토크리미터입니다.

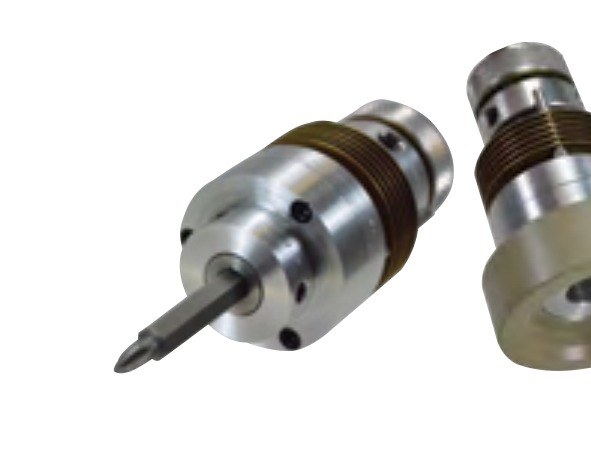

수술 기기 리텐션 힌지, 치과 임플란트 제조, 토크 드라이버 제어,
커버·도어의 포지셔닝 힌지 등 정밀 산업 분야에 광범위하게 적용됩니다.
최대 용량 EAS/EAO 52는 설계 변경 시 1,000 lb·in(1,152 kgf·cm / 112 N·m)까지 대응 가능합니다.
품번 구성 예시:
· EAS 32-8-10 : Slip-Ease / Adjustable / Shaft-to-Shaft / Size32 / 카트리지 0.500″·하우징 0.625″
· EFO 44-12mm-12mm : Slip-Ease / Fixed / Shaft-Through / Size44 / 보어 12mm 메트릭
이런 검색어로도 찾으실 수 있습니다:
저백래시 클러치 · 유격 없는 슬립클러치 · 축 방향 하중 클러치 · 포지셔닝 힌지 ·
리텐션 힌지 · 힌지 클러치 · 토크 힌지 · 정밀 토크리미터 · 의료기기용 안전 클러치
Slip-Ease 전 모델 규격표

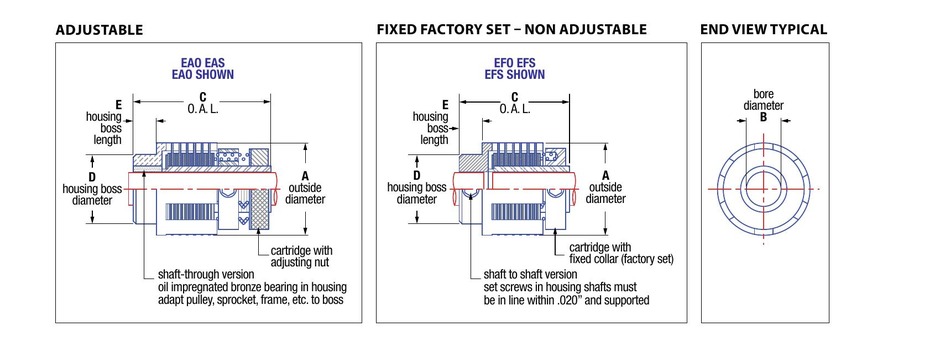

치수 기호 설명:
· A = 외경 (Outside Diameter)
· B = 보어 지름 (Bore Diameter) — 샤프트 삽입 구멍
· C = 전장 O.A.L. (Overall Length)
· D = 하우징 보스 외경 (Housing Boss Diameter)
· E = 하우징 보스 길이 (Housing Boss Length) — 풀리·스프로킷 등 장착 돌출부 (O타입)
▼ Slip-Ease EFS/EAS/EFO/EAO 저백래시 슬립클러치 규격표 (50 RPM 기준)
| 모델번호 | 타입 | 외경 A |
보어 B std. | 보어 B max. | 전장 C |
토크 | Watts | 마찰면 |
▸ Size 12 — 외경 0.750″
(19.05mm) |
| EAS 12 & EAO 12 | Adjustable | 0.750″
(19.05mm) | 0.1875″
(5mm) | 0.250″
(6mm) | 1.25″
(31.75mm) | 8.5 lb·in
(9.8 kgf·cm / 0.96 Nm) | 4.5 | 8 |
| EFS 12 & EFO 12 | Fixed | 0.750″
(19.05mm) | 0.1875″
(5mm) | 0.250″
(6mm) | 1.00″
(25.40mm) | 8.5 lb·in
(9.8 kgf·cm / 0.96 Nm) | 4.5 | 8 |
▸ Size 16 — 외경 1.000″
(25.40mm) |
| EFS 16 & EFO 16 | Fixed | 1.000″
(25.40mm) | 0.250″
(8mm) | 0.375″
(9mm) | 1.19″
(30.2mm) | 16 lb·in
(18.4 kgf·cm / 1.81 Nm) | 9 | 12 |
| EAS 16 & EAO 16 | Adjustable | 1.000″
(25.40mm) | 0.250″
(8mm) | 0.375″
(9mm) | 1.50″
(38.1mm) | 16 lb·in
(18.4 kgf·cm / 1.81 Nm) | 9 | 12 |
▸ Size 24 — 외경 1.375″
(34.90mm) |
| EFS 24 & EFO 24 | Fixed | 1.375″
(34.90mm) | 0.375″
(10mm) | 0.500″
(13mm) | 2.00″
(50.8mm) | 25 lb·in
(28.8 kgf·cm / 2.82 Nm) | 15 | 12 |
| EAS 24 & EAO 24 | Adjustable | 1.375″
(34.90mm) | 0.375″
(10mm) | 0.500″
(13mm) | 2.50″
(63.50mm) | 25 lb·in
(28.8 kgf·cm / 2.82 Nm) | 15 | 12 |
▸ Size 32 — 외경 1.625″
(41.28mm) |
| EFS 32 & EFO 32 | Fixed | 1.625″
(41.28mm) | 0.500″
(12mm) | 0.625″
(16mm) | 1.87″
(47.5mm) | 50 lb·in
(57.6 kgf·cm / 5.65 Nm) | 30 | 12 |
| EAS 32 & EAO 32 | Adjustable | 1.625″
(41.28mm) | 0.500″
(12mm) | 0.625″
(16mm) | 2.44″
(62.0mm) | 50 lb·in
(57.6 kgf·cm / 5.65 Nm) | 30 | 12 |
▸ Size 44 — 외경 2.250″
(57.15mm) |
| EFS 44 & EFO 44 | Fixed | 2.250″
(57.15mm) | 0.500″
(12mm) | 0.625″
(16mm) | 1.87″
(47.5mm) | 75 lb·in
(86.4 kgf·cm / 8.47 Nm) | 43 | 12 |
| EAS 44 & EAO 44 | Adjustable | 2.250″
(57.15mm) | 0.500″
(12mm) | 0.625″
(16mm) | 2.44″
(62.0mm) | 75 lb·in
(86.4 kgf·cm / 8.47 Nm) | 43 | 12 |
▸ Size 52 — 외경 3.250″
(82.55mm) · 대용량 |
| EAS 52 & EAO 52 | Adjustable | 3.250″
(82.55mm) | 0.750″
(20mm) | 1.250″
(32mm) | 4.00″
(101.6mm) | 150 lb·in
(172.8 kgf·cm / 16.95 Nm)** | 85 | 12 |
※ S = Shaft-to-Shaft / O = Shaft-Through | F = Fixed / A = Adjustable
※ ** EAS/EAO 52: 기본 150 lb·in / 설계 변경 시 최대 1,000 lb·in
(1,152 kgf·cm / 112 Nm) 가능
※ 발열(W) = 토크(lb·in) × RPM × 듀티사이클 × 0.011 — 표의 Watts 값 이하 유지 필요
※ 토크 환산: 1 lb·in = 1.152 kgf·cm = 0.113 N·m
적용 사례

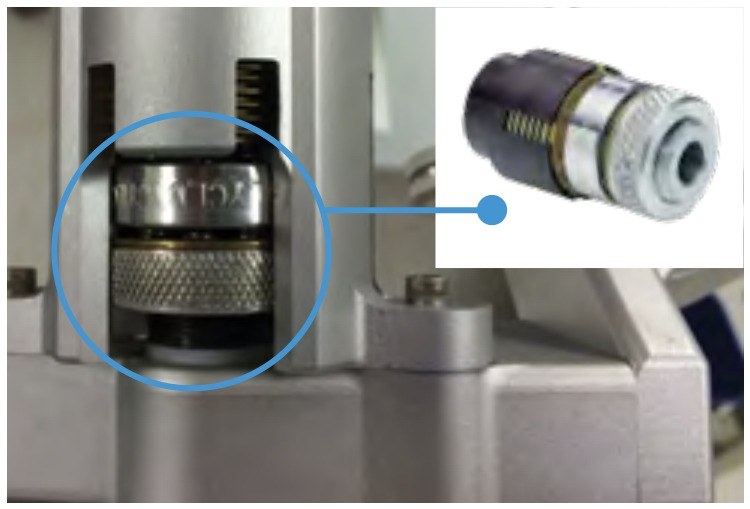

수술 기기 — 리텐션(포지셔닝) 힌지
|

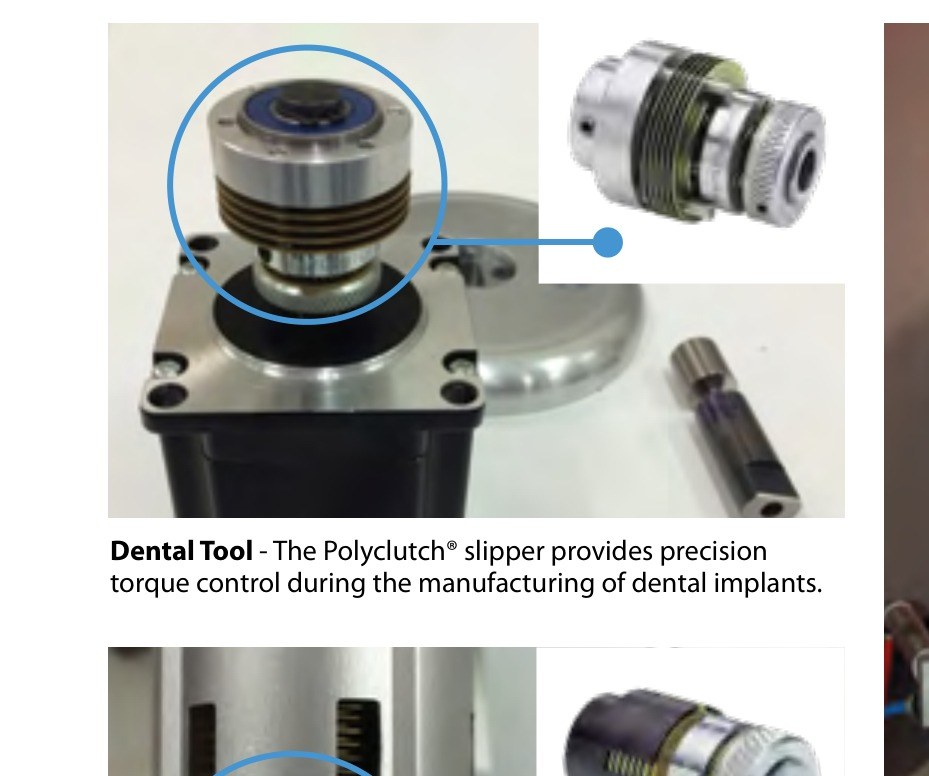

치과 임플란트 제조 — 정밀 토크 제어
|
