1260°C
최고 사용 온도
75%
Al₂O₃ 함량
55 MPa
파단계수 (MOR)
69 MPa
압축강도
Zero
석면 / 유기물 없음
일반 정보

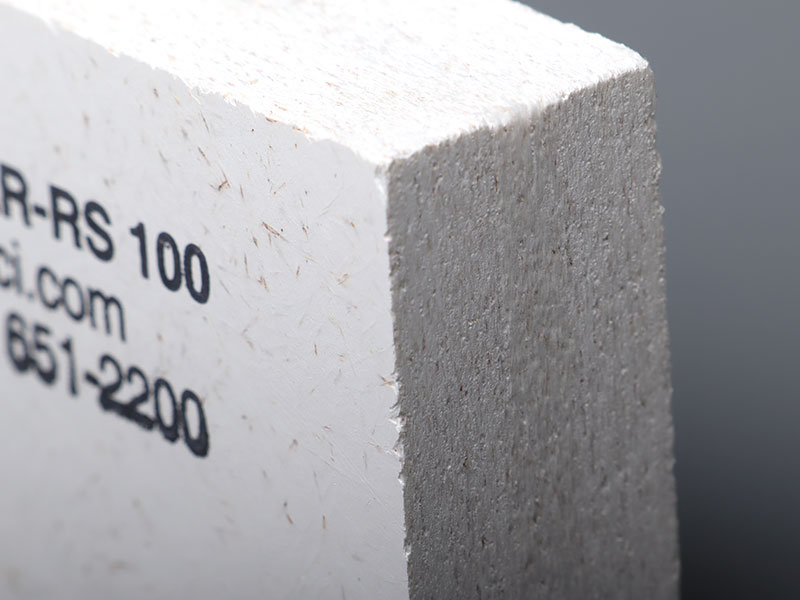

ZIRCAR Refractory Sheet Type RS-100은 세라믹 섬유 강화 구조용 알루미나 복합재료로, 최고 1260°C(2300°F)까지 사용 가능합니다. G-7, G-10 라미네이트 등 고온 강화 플라스틱 수준의 탁월한 굴곡강도 및 압축강도를 가지며, 플라스틱의 최고 사용 온도를 훨씬 초과하는 고온에서도 강도와 실용성을 유지합니다. RS-100의 기계적 물성은 석면-시멘트 재료를 월등히 능가하며, 이러한 석면 함유 강성 제품의 우수한 대체재입니다.
RS-100은 100% 무기질, 불연성이며 석면을 포함하지 않습니다. 높은 Al₂O₃ 함량으로 용융 알루미늄을 포함한 다양한 환경에 대한 우수한 내화학성을 가집니다. 가열 시 가스 방출이 거의 없으며, 취성이 없고 높은 충격 특성을 보유합니다. 표준 공구로 절단 및 가공이 가능합니다.
RS-100 보드의 원통형 제품은 RS-101 실린더로도 제공됩니다.
우수한 전기적 특성
고강도 (High Strength)
고알루미나 함량
내화학성 (Chemical Resistant)
완전 가공 가능 (Fully Machinable)
석면 대체재
불연성 (Non-Flammable)
주요 응용 분야
- 석면-시멘트 보드 대체재로 이상적인 소재
- 특수 노(Furnace) 부품 — 석영로 하부 지지대, 발열체 피드스루가 있는 로 외피, 저온 킬른 및 오븐 벽체
- 유도로(Induction Furnace) 부품 — 채널 용해로 부품, 코일 라이너, 코어리스 유도 부품, 커버, 상·하판, 전·후면 플레이트, 코일 지지대, 스플래시 및 코일 실드
- 비철금속 핸들링 — 스파우트, 트로프(Trough), 주조 팁
- 전기 단자 블록 및 전기 저항 그리드 — 우수한 전기 저항률, 기계적 강도, 1260°C 내열성을 활용
- 다이아몬드 쏘 세그먼트 유도 가압 공정의 전기 절연재
- 브레이징 분리재 및 지그 — 높은 Al₂O₃ 함량으로 용융 금속 포함 다양한 환경에서 비점착성 유지
- 유리 산업 — 데드 플레이트, 세트아웃 플레이트, 웨어 가이드, 핫 글라스 핸들링용 푸셔 패드
기본 물성 데이터
| 항목 |
조건 / 단위 |
값 |
| 조성 (wt%) |
Al₂O₃ |
75 |
| SiO₂ |
16 |
| 기타 금속 산화물 |
9 |
| 유기물 함량 |
% |
0 |
| 밀도 |
g/cm³ (lb/ft³) |
2.1 (130) |
| 기공률 |
% |
35 |
| 색상 |
— |
백색~황갈색 (White to Tan) |
| 불연성 |
— |
없음 (Nil) |
| 최고 사용 온도 * |
°C (°F) |
1260 (2300) |
| 용융점 |
°C (°F) |
1500 (2732) |
| 파단계수 (MOR) ** |
수령 시 |
55 MPa (8,000 psi) |
| 600°C × 4시간 후 |
36 MPa (5,200 psi) |
| 압축강도 ** |
2% 압축 시, MPa (psi) |
69 (10,000) |
| 비열 |
600°C, J/kg·K (BTU/lb°F) |
1172 (0.28) |
| 열팽창계수 |
RT~400°C, ×10⁻⁶/°C (×10⁻⁶/°F) |
6.0 (3.3) |
| 선형 수축률 ^ |
1200°C × 4시간 후, % |
1 ~ 2 |
| 수분 함량 |
105°C 기준, % |
0 ~ 2 |
| 강열감량 (LOI) |
982°C 기준, % |
1 ~ 2 |
| 경도 |
Durometer "D" |
90 |
전기적 특성
| 항목 |
값 |
| 체적 저항률 (ohm-cm) |
7.2 × 10¹¹ |
| 표면 저항 (ohms) |
2.3 × 10¹¹ |
| 절연파괴전압 (volts/mil) |
71 |
| 절연파괴전압 (kV, 1/8″ 두께) |
7.3 |
| 내아크성 (초) |
>420 |
열전도율 **
| 온도 |
W/m·K |
BTU/ft²·°F/in |
| 200°C (392°F) | 0.634 | 4.40 |
| 400°C (752°F) | 0.636 | 4.41 |
| 600°C (1112°F) | 0.638 | 4.42 |
| 800°C (1472°F) | 0.638 | 4.44 |
| 1000°C (1832°F) | 0.643 | 4.46 |
| 1200°C (2192°F) | 0.648 | 4.50 |
* 최고 사용 온도는 열응력·기계적 응력 및 화학적 환경 등 변수에 따라 달라질 수 있습니다.
** 두께 방향에 평행한 방향으로 측정된 값입니다.
^ 두께 방향에 수직한 방향으로 측정된 값입니다.
재고 규격 및 품번 (Stock Items)
가격 및 납기는 별도 문의 바랍니다. 모든 가격은 사전 통보 없이 변경될 수 있습니다.
| 품번 |
규격 (인치) |
규격 (mm 환산) |
| BS01 | RS-100, 24″ × 24″ × 1/8″ | 610 × 610 × 3.2 mm |
| BS02 | RS-100, 24″ × 24″ × 3/16″ | 610 × 610 × 4.8 mm |
| BS03 | RS-100, 24″ × 24″ × 1/4″ | 610 × 610 × 6.4 mm |
| BS04 | RS-100, 24″ × 24″ × 3/8″ | 610 × 610 × 9.5 mm |
| BS05 | RS-100, 24″ × 24″ × 1/2″ | 610 × 610 × 12.7 mm |
| BS06 | RS-100, 24″ × 24″ × 3/4″ | 610 × 610 × 19.1 mm |
| BS07 | RS-100, 24″ × 24″ × 1″ | 610 × 610 × 25.4 mm |
| BS08 | RS-100, 24″ × 24″ × 1½″ | 610 × 610 × 38.1 mm |
| BS09 | RS-100, 24″ × 24″ × 2″ | 610 × 610 × 50.8 mm |
| BS20 | RS-100, 24″ × 48″ × 1/8″ | 610 × 1219 × 3.2 mm |
| BS21 | RS-100, 24″ × 48″ × 3/16″ | 610 × 1219 × 4.8 mm |
| BS22 | RS-100, 24″ × 48″ × 1/4″ | 610 × 1219 × 6.4 mm |
| BS23 | RS-100, 24″ × 48″ × 3/8″ | 610 × 1219 × 9.5 mm |
| BS24 | RS-100, 24″ × 48″ × 1/2″ | 610 × 1219 × 12.7 mm |
| BS25 | RS-100, 24″ × 48″ × 3/4″ | 610 × 1219 × 19.1 mm |
| BS26 | RS-100, 24″ × 48″ × 1″ | 610 × 1219 × 25.4 mm |
| BS27 | RS-100, 24″ × 48″ × 1½″ | 610 × 1219 × 38.1 mm |
| BS28 | RS-100, 24″ × 48″ × 1¼″ | 610 × 1219 × 31.8 mm |
| BS30 | RS-100, 24″ × 48″ × 2″ | 610 × 1219 × 50.8 mm |
| BS50 | RS-100, 36″ × 36″ × 1/4″ | 915 × 915 × 6.4 mm |
| BS51 | RS-100, 36″ × 36″ × 3/8″ | 915 × 915 × 9.5 mm |
| BS52 | RS-100, 36″ × 36″ × 1/2″ | 915 × 915 × 12.7 mm |
| BS53 | RS-100, 36″ × 36″ × 3/4″ | 915 × 915 × 19.1 mm |
| BS54 | RS-100, 36″ × 36″ × 1″ | 915 × 915 × 25.4 mm |
| BS55 | RS-100, 36″ × 36″ × 2″ | 915 × 915 × 50.8 mm |
| BS59 | RS-100, 48″ × 48″ × 1/8″ | 1219 × 1219 × 3.2 mm |
| BS60 | RS-100, 48″ × 48″ × 1/4″ | 1219 × 1219 × 6.4 mm |
| BS61 | RS-100, 48″ × 48″ × 3/8″ | 1219 × 1219 × 9.5 mm |
| BS62 | RS-100, 48″ × 48″ × 1/2″ | 1219 × 1219 × 12.7 mm |
| BS63 | RS-100, 48″ × 48″ × 3/4″ | 1219 × 1219 × 19.1 mm |
| BS64 | RS-100, 48″ × 48″ × 1″ | 1219 × 1219 × 25.4 mm |
| BS65 | RS-100, 48″ × 48″ × 2″ | 1219 × 1219 × 50.8 mm |
| BS66 | RS-100, 48″ × 48″ × 1½″ | 1219 × 1219 × 38.1 mm |
| BS90 | RS-100CP, 1.5″ × 1.5″ × 12″ | 38.1 × 38.1 × 305 mm |
| BS91 | RS-100CP, 1.5″ × 1.5″ × 24″ | 38.1 × 38.1 × 610 mm |
| BS92 | RS-100CP, 1.5″ × 1.5″ × 36″ | 38.1 × 38.1 × 915 mm |
| BS93 | RS-100CP, 1.5″ × 1.5″ × 48″ | 38.1 × 38.1 × 1219 mm |
| BS94 | RS-100CP, 2″ × 2″ × 12″ | 50.8 × 50.8 × 305 mm |
| BS95 | RS-100CP, 2″ × 2″ × 24″ | 50.8 × 50.8 × 610 mm |
| BS96 | RS-100CP, 2″ × 2″ × 36″ | 50.8 × 50.8 × 915 mm |
| BS97 | RS-100CP, 2″ × 2″ × 48″ | 50.8 × 50.8 × 1219 mm |
| BSFT1 | RS-100, 12″ × 12″ × 1/8″ | 305 × 305 × 3.2 mm |
| BSFT2 | RS-100, 12″ × 12″ × 3/16″ | 305 × 305 × 4.8 mm |
| BSFT3 | RS-100, 12″ × 12″ × 1/4″ | 305 × 305 × 6.4 mm |
| BSFT4 | RS-100, 12″ × 12″ × 3/8″ | 305 × 305 × 9.5 mm |
| BSFT5 | RS-100, 12″ × 12″ × 1/2″ | 305 × 305 × 12.7 mm |
| BSFT6 | RS-100, 12″ × 12″ × 3/4″ | 305 × 305 × 19.1 mm |
| BSFT7 | RS-100, 12″ × 12″ × 1″ | 305 × 305 × 25.4 mm |
| BSFT8 | RS-100, 12″ × 12″ × 1½″ | 305 × 305 × 38.1 mm |
| BSFT9 | RS-100, 12″ × 12″ × 2″ | 305 × 305 × 50.8 mm |
| BSFT10 | RS-100, 12″ × 12″ × 1.25″ | 305 × 305 × 31.8 mm |
|
