Slip-Aire 공압 슬립클러치 개요
기계식 Slipper 슬립클러치의 공압(에어) 작동 버전입니다.
동일한 장수명 마찰 플레이트를 사용하면서 공기압으로 작동하여
운전 중 원격으로 토크를 변경하거나 클러치를 체결/해제할 수 있는
공압 토크리미터입니다.
동일 사이즈의 기계식 슬립클러치 대비 더 높은 토크 수준을 전달하며,
와인더·언와인더의 장력(텐션) 제어와 서보 메카니즘에 이상적입니다.
품번 구성 예시:

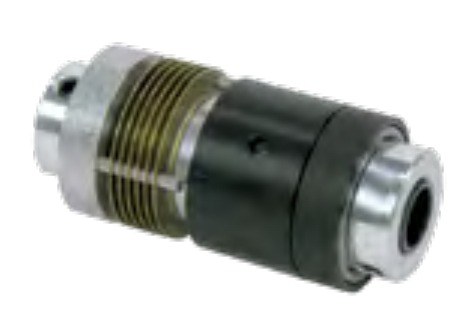

· AAS 32-12mm-16mm : Slip-Aire / Adjustable / Shaft-to-Shaft / Size32 / 카트리지 12mm·하우징 16mm

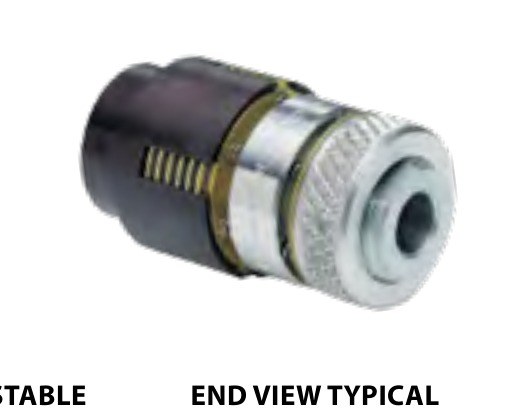

· AAO 20-4-4 : Slip-Aire / Adjustable / Shaft-Through / Size20 / 보어 0.250″
※ Slip-Aire는 Adjustable(A) 방식만 제공됩니다.
※ 에어 포트: 10-32 직선 나사 — 가스켓 필수
이런 검색어로도 찾으실 수 있습니다:
공압 클러치 · 에어 클러치 · 뉴매틱 클러치 · 공압 토크리미터 · 원격 토크 조정 클러치 ·
와인더 클러치 · 언와인더 클러치 · 장력 제어 클러치 · 텐션 클러치 · 공압식 과부하 방지 클러치
Slip-Aire 전 모델 규격표

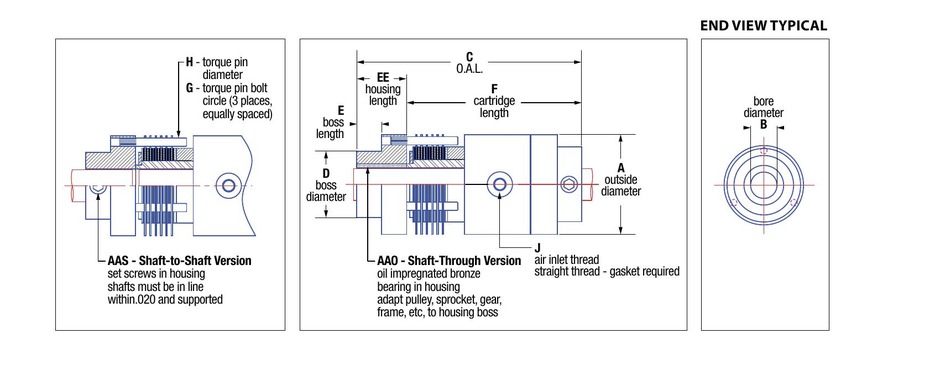

치수 기호 설명:
· A = 외경 (Outside Diameter)
· B = 보어 지름 (Bore Diameter)
· C = 전장 O.A.L. (Overall Length)
· D = 하우징 보스 외경 / E = 하우징 보스 길이
· EE = 하우징 길이 / F = 카트리지 길이
· G = 토크핀 볼트서클 / H = 토크핀 지름
· J = 에어 포트 (10-32 직선 나사 — 가스켓 필수)
▼ Slip-Aire AAS/AAO 공압 슬립클러치 규격표
| 모델번호 | 외경 A |
보어 B std. | 보어 B max. | 전장 C |
연속 토크 @ 50PSI | 최대 토크 @ 100PSI | Watts | 마찰면 |
| AAS 20 & AAO 20 | 1.25″
(31.75mm) | 0.250″
(8mm) | 0.375″
(9mm) | 2.50″
(63.50mm) | 12 lb·in
(13.8 kgf·cm / 1.36 Nm) | 20 lb·in
(23.0 kgf·cm / 2.26 Nm) | 6 | 8 |
| AAS 24 & AAO 24 | 1.50″
(38.10mm) | 0.375″
(10mm) | 0.500″
(13mm) | 3.38″
(85.85mm) | 25 lb·in
(28.8 kgf·cm / 2.82 Nm) | 50 lb·in
(57.6 kgf·cm / 5.65 Nm) | 15 | 12 |
| AAS 32 & AAO 32 | 2.00″
(50.80mm) | 0.500″
(12mm) | 0.625″
(16mm) | 3.63″
(92.20mm) | 50 lb·in
(57.6 kgf·cm / 5.65 Nm) | 100 lb·in
(115.2 kgf·cm / 11.30 Nm) | 30 | 12 |
| AAS 44 & AAO 44 | 2.75″
(69.85mm) | 0.500″
(12mm) | 0.625″
(16mm) | 3.63″
(92.20mm) | 75 lb·in
(86.4 kgf·cm / 8.47 Nm) | 300 lb·in
(345.6 kgf·cm / 33.90 Nm) | 43 | 12 |
※ AAS = Shaft-to-Shaft / AAO = Shaft-Through
※ 연속 토크: 50 RPM · 50 PSI 기준 | 최대 토크: 100 PSI 기준
※ 실제 토크는 RPM 및 듀티사이클에 따라 변동 / 공장 문의
※ 토크 환산: 1 lb·in = 1.152 kgf·cm = 0.113 N·m
기계식 슬립클러치 대비 장점
· 운전 중 토크 원격 조정 가능 (기계식은 정지 후 조정)
· 공압으로 체결/해제 기능 추가
· 동일 사이즈 기계식 대비 더 높은 최대 토크 전달 (AAS44 기준 4배: 75 → 300 lb·in)
· 서보 메카니즘, 자동화 라인의 온더플라이(On-the-fly) 토크 제어에 적합
· 파우더 클러치·마그네틱 클러치와 달리 전원·제어기가 필요 없음 (공압 라인만 있으면 사용 가능)
