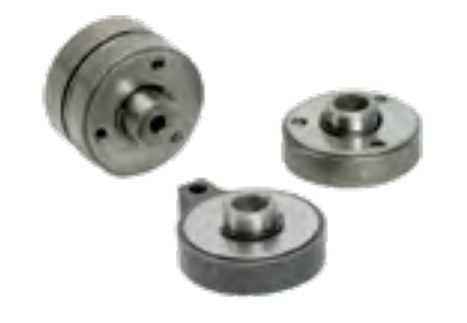

조 클러치(Jaw Clutch) 개요
샤프트와 기어·풀리·롤러 등의 사이에서 위상 조정 및 체결/해제를 구현하는
조 클러치(도그 클러치 / 맞물림 클러치)입니다.
D-Series는 노브 조작, J-Series는 레버 조작 방식입니다.
클러치 이빨은 솔리드 스틸 블랭크에서 정밀 가공하며
3° 치형 간격(120치)이 표준으로, 이빨 강도가 구동 샤프트보다 강하게 설계됩니다.
간격 변경 버전도 주문 가능합니다.
주요 용도:
· 위상 조정 — 샤프트에 대한 풀리/기어 각도 정밀 설정
· 역회전 방지(백스톱) 기어로 활용
· 드라이브 롤 체결/해제 메커니즘
· 풀리 교체 없이 샤프트-풀리 위상 재설정
이런 검색어로도 찾으실 수 있습니다:
조 클러치 · 죠 클러치 · 도그 클러치 · 맞물림 클러치 · 치형 클러치 ·
원웨이 클러치 · 일방향 클러치 · 백스톱 클러치 · 역회전 방지 클러치 · 위상 조정 클러치
D-Series 조 클러치 — 노브 조작형

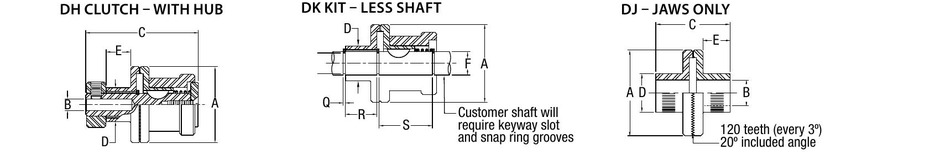

치수 기호 설명 (DH/DK/DJ, JH/JK):
· A = 외경 (Outside Diameter)
· B = 보어 지름 (Bore Diameter)
· C = 전장 (Overall Length)
· D = 허브 지름 (Hub Diameter)
· E = 보스 길이 (Boss Length)
· P/Q/R/S = 키웨이 관련 치수 (DK/JK Kit 버전)
▼ D-Series 조 클러치 규격표 (단위: 인치)
| 모델번호 | 구성 | A (OD) | B (Bore) | C (Length) | D (Hub) | E (Boss) | Key |
|---|
| ▸ Size 20 — 외경 1.25″(31.75mm) |
| DH 20 | 허브 포함 (With Hub) | 1.25″ | 0.250″ | 1.87″ | 0.562″ | 0.39″ | — |
| DK 20 | 샤프트 미포함 (Kit) | 1.25″ | — | — | 0.562″ | 0.39″ | #212 |
| DJ 20 | 이빨 단품 (Jaws Only) | 1.25″ | 0.375″ | 1.10″ | 0.560″ | 0.39″ | — |
| ▸ Size 32 — 외경 2.00″(50.80mm) |
| DH 32 | 허브 포함 (With Hub) | 2.00″ | 0.500″ | 2.50″ | 1.252″ | 0.75″ | — |
| DK 32 | 샤프트 미포함 (Kit) | 2.00″ | — | — | 1.252″ | 0.75″ | #606 |
| DJ 32 | 이빨 단품 (Jaws Only) | 2.00″ | 0.750″ | 1.95″ | 1.250″ | 0.75″ | — |
J-Series 조 클러치 — 레버 조작형
▼ J-Series 조 클러치 규격표 (단위: 인치)
| 모델번호 | 구성 | A (OD) | B (Bore) | C (Length) | D (Hub) | E (Boss) | Key |
|---|
| ▸ Size 32 — 외경 2.00″(50.80mm) (레버 조작) |
| JH 32 | 허브 포함 | 2.00″ | 0.500″ | 3.37″ | 1.252″ | 0.75″ | — |
| JK 32 | 샤프트 미포함 | 2.00″ | — | — | 1.252″ | 0.75″ | 0.187″ SQ |
※ 치형 간격 3°(120치) 표준 / 간격 변경 주문 가능
※ DK/JK 모델: 고객 샤프트에 키웨이 슬롯 및 스냅링 홈 가공 필요
Shell-Pak 원웨이(일방향) 클러치
소결 셸(Sintered Shell)과 경화 강 허브·롤 구조의 소형 원웨이 클러치(일방향 클러치)입니다.
한 방향으로만 동력을 전달하고 반대 방향에서는 자유 회전(Freewheeling)하므로
역회전 방지 백스톱이나 인덱싱 기구에 사용됩니다.
Right Drive: 허브 끝면 기준 시계 방향으로 셸이 허브를 구동.
토크 용량 8 lb·in(약 9.2 kgf·cm).
슬립클러치와 조합하면 단방향 토크 제어를 구현할 수 있습니다.
▼ Shell-Pak 원웨이(일방향) 클러치 규격
| 모델 | 구성 | 보어 B | 핀 지름 D | 토크 | 비고 |
|---|
| HEA | Solid Arm (솔리드 암) | 0.250″ | 0.0625″ | 8 lb·in
(9.2 kgf·cm) | 단품 |
| HEM | Milled Slot Arm (밀링 슬롯) | 0.250″ | 0.0625″ | 8 lb·in
(9.2 kgf·cm) | 단품 |
| HET | 3 Tapped Holes (탭 홀) | 0.250″ | 0.0625″ | 8 lb·in
(9.2 kgf·cm) | 단품 |
| HEO | O.D. Ground (외경 연삭, 압입용) | 0.250″ | 0.0625″ | 8 lb·in
(9.2 kgf·cm) | 단품 |
| HEOA | Duplex (HEO+HEA 조합) | 0.250″ | 0.0625″ | 8 lb·in
(9.2 kgf·cm) | 듀플렉스 |
