톨러런스 링 Form별 체결 및 장착
Tolerance Ring — Form별 특징 / 설치 방식 / 조립 순서 / 연결부설계 치수
Form별 특징
| Form |
파형 방향 / 특징 |
적용 조건 |
주요 용도 |
BN
Waves Outward |
파형 돌기가 바깥쪽을 향합니다. 공급 상태에서는 원형보다 약간 타원형(압축). 샤프트에 먼저 끼운 뒤 허브로 압입합니다. |
허브(Bore) 내경기준 H9 공차 적용. 링을 먼저 샤프트에 끼운 뒤 보어 안쪽으로 압입합니다. 보어 치수 공차 확인 후 샤프트 공차를 확인합니다. |
베어링 내륜, 팬축, 감속기, 커플링 조립 |
AN
Waves Inward |
파형 돌기가 안쪽을 향합니다. 공급 상태에서는 원형보다 약간 타원형으로 변형된 상태로 공급. 보어에 먼저 삽입하면 그리핑이 강화됩니다. |
샤프트 외경기준 h9 공차 적용. 링을 먼저 보어에 삽입하고 샤프트를 밀어 넣습니다. 샤프트 치수 공차 확인 후 보어 치수 확인합니다. |
베어링 외륜, 전동드라이브, 차동, 엔코더 고정 |
AL
Wave Crests Curved |
AN 시리즈의 곡률 개선형. 응력 집중도를 낮춥니다. 베어링 틈새에 추가 변형 없이 장착합니다. |
베어링 외경 롤러 베어링 외륜 장착 전용. Free 설치 + 축방향고정(Axial lock) 병용 |
소형 볼 베어링 (624, 625, 626, 608 계열) |

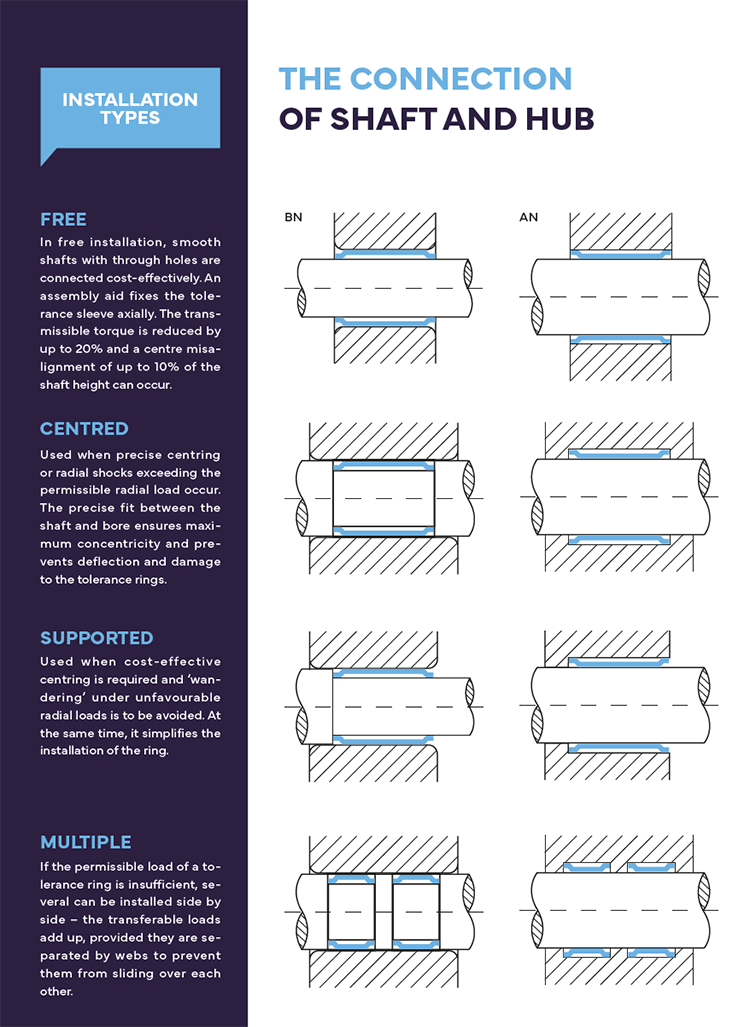

설치 방식 (Installation Types)
| 설치 방식 |
설명 |
특징 / 주의사항 |
적용 Form |
FREE
자유 설치 |
단순히 링을 샤프트에 올린 뒤 허브(보어) 안으로 직접 체결. 링의 위치를 별도 고정하지 않습니다. |
규격표 토크 대비 20% 감소 적용. 자유 장착 대비 샤프트 유격율이 10% 이하 권장. |
BN / AN |
CENTRED
센터 설치 |
링을 중심 잡아줄 수 있는 홈(Groove)에 링을 먼저 위치시키고 샤프트-보어 간 정밀 동심도를 확인합니다. |
정밀도 높습니다. 고정 홈 가공이 필요합니다. 홈 가공 추가 비용 발생합니다. |
BN / AN |
SUPPORTED
지지 설치 |
보어 어깨부에 링을 먼저 올리고, 별도 지지 부품 없이 링의 위치 이탈(wandering)을 방지하는 간단한 홈 구조를 추가합니다. |
Free와 Centred의 중간. 추천 방식입니다. |
BN / AN |
MULTIPLE
다중 설치 |
여러 개의 톨러런스 링을 같은 연결부에 배열하여 토크 용량 및 분리력을 향상시킵니다. 링 간 간격을 일정하게 유지합니다. |
링 수량에 비례(배수)로 늘어난 토크 전달이 가능하며 정밀 배열 필수. |
BN / AN |

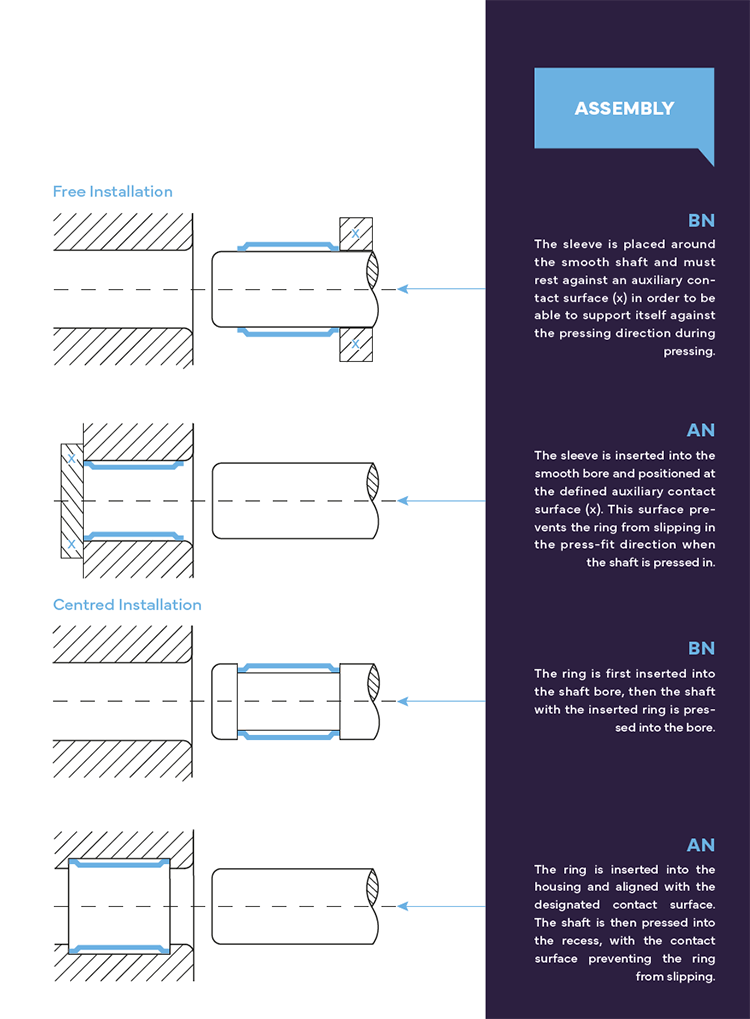

조립 순서
Form BN — 자유 설치 (Free Installation)
1링을 샤프트에 끼울 때 원하는 위치(x)에 맞추어 올바르게 위치시킵니다.
2샤프트를 보어 안쪽(허브)으로 압입(프레스)합니다.
3링의 위치(x)가 보어 중앙에 맞도록 정밀도를 확인합니다.
Form BN — 센터 설치 (Centred Installation)
1링을 샤프트 홈(Groove)에 끼워 넣고 링을 홈 가운데 면에 위치시킵니다.
2링 위에서 허브(보어)를 압입(프레싱)합니다.
3링 위치가 보어 중앙 위치에서 정밀도를 확인합니다.
Form AN — 자유 설치 (Free Installation)
1링을 보어(하우징)에 먼저 끼우고 원하는 위치(x)에 맞춰 위치시킵니다.
2샤프트를 보어 안쪽으로 밀어 넣습니다. 링 위치가 정밀도를 확인합니다.
Form AN — 센터 설치 (Centred Installation)
1링을 보어 홈(Groove)에 먼저 끼워 넣고 홈 가운데 면에 위치시킵니다.
2샤프트를 홈(recess) 안쪽으로 밀어 넣습니다.
3링 위치가 보어 중앙 정밀도를 확인합니다.
연결부 설계 치수
체결 시 샤프트와 보어 진입부에 라운딩(R) 또는 챔퍼(C) 처리가 필요합니다.
▼ 링 폭별 최소 라운딩 · 챔퍼 · 홈 폭 기준
| 링 폭 b (mm) |
최소 라운딩 R (mm) |
최소 챔퍼 C (mm) |
홈 폭 (Centred용, mm) |
| 5 | 0.5 | 0.5×45° | b + 0.1 ~ 0.3 |
| 6 ~ 8 | 0.8 | 1.0×45° | b + 0.1 ~ 0.3 |
| 10 ~ 12 | 1.0 | 1.5×45° | b + 0.1 ~ 0.5 |
| 14 ~ 19 | 1.5 | 2.0×45° | b + 0.2 ~ 0.5 |
주의: 라운딩 또는 챔퍼가 없으면 압입 시 링 파형이 손상될 수 있습니다. 오일이나 그리스를 도포하지 마십시오 (마찰력 감소). 설치 후 토크 검증을 권장합니다.
|
