톨러런스 링의 필요 전달 토크(Merf)는 어떻게 계산하나요?

Merf(Nm) = (9000 × P × s) / n 공식을 사용합니다. P는 전달 동력(kW), n은 회전수(min⁻¹), s는 안전계수입니다. 풀리·스프라켓 정상 운전 시 s=2.5~3, 역회전 운전 시 s=6, 비상정지 시 s=7~10을 적용합니다. 규격표에서 전달 토크(Nm) ≥ Merf 이상인 품번을 선정하면 됩니다.

톨러런스 링 장착력(Mounting Force, K)은 어떻게 계산하나요?

토크 전달용: K(N) = 7000 × M / D, 롤러 베어링 장착용: K(N) = 2000 × M / D 공식을 사용합니다. M은 규격표 전달 토크(Nm), D는 링 공칭 직경(mm)입니다.

톨러런스 링 축방향 시팅력(Axial Seating Force, S)은 어떻게 계산하나요?

토크 전달용: S(N) = 2000 × M / D, 롤러 베어링 장착용: S(N) = 1000 × M / D 공식을 사용합니다. M은 규격표 전달 토크(Nm), D는 링 공칭 직경(mm)입니다.

자유 설치(Free Installation) 시 토크 계산에서 주의할 점은 무엇인가요?

자유 설치(Free) 시 규격표 토크 대비 20% 감소를 적용하여 계산해야 합니다. 위 계산식은 근사값이며 실제 토크는 표면 거칠기, 온도, 코팅, 윤활 여부 등에 따라 달라질 수 있으므로 충분한 여유율을 확보하십시오.

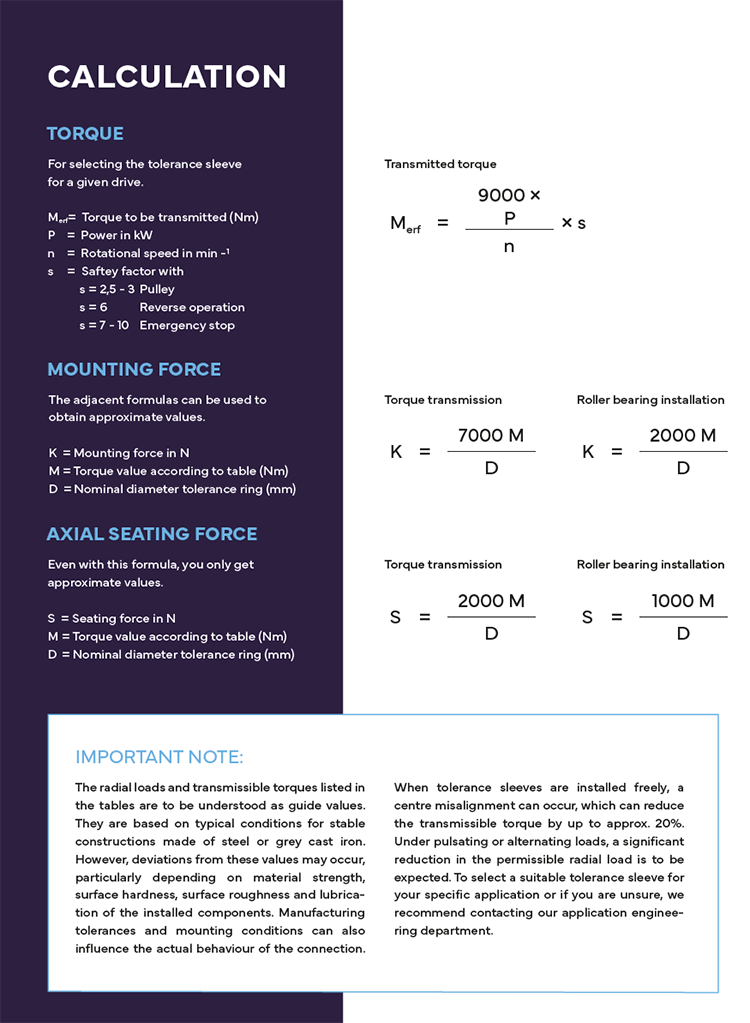

체결력 / 토크 / 축방향 시팅력 계산 Tolerance Ring — Merf / Mounting Force / Axial Seating Force

① 필요 전달 토크 계산 (Merf)

시스템 동력에서 톨러런스 링이 전달해야 할 최소 토크를 계산합니다. 규격표에서 전달 토크(Nm) ≥ Merf 이상이 되도록 품번을 선정하십시오.

필요 전달 토크 :
Merf = (9000 × P × s) / n
Merf = 필요 전달 토크 (Nm)
P = 전달 동력 (kW) | n = 회전수 (min^-1) | s = 안전계수

안전계수(s) 권장 값

▼ 운전 조건별 안전계수
운전 조건	안전계수 s
풀리, 스프라켓 등 정상 운전	2.5 ~ 3
역회전 운전 (Reverse operation)	6
비상정지 (Emergency stop)	7 ~ 10

Merf 간이 계산기

전달 동력 P (kW)
회전수 n (min^-1)
안전계수 s
필요 전달 토크 Merf	- Nm

② 장착력 계산 (Mounting Force, K)

톨러런스 링을 보어 또는 샤프트로 압입할 때 필요한 축방향 압입 하중입니다.

토크 전달용 : K = 7000 × M / D
롤러 베어링 장착용 : K = 2000 × M / D
K = 장착력 (N) | M = 규격표 전달 토크 (Nm) | D = 링 공칭 직경 (mm)

장착력(K) 간이 계산기

규격표 전달 토크 M (Nm)
링 공칭 직경 D (mm)
용도
장착력 K	- N

③ 축방향 시팅력 계산 (Axial Seating Force, S)

샤프트 또는 부품을 링 위에서 최종 압입 위치까지 밀어 넣을 때 필요한 힘입니다.

토크 전달용 : S = 2000 × M / D
롤러 베어링 장착용 : S = 1000 × M / D
S = 축방향 시팅력 (N) | M = 규격표 전달 토크 (Nm) | D = 링 공칭 직경 (mm)

축방향 시팅력(S) 간이 계산기

규격표 전달 토크 M (Nm)
링 공칭 직경 D (mm)
용도
축방향 시팅력 S	- N

주의: 위 계산식은 근사값(참고치)입니다. 실제 토크 전달력은 표면 거칠기, 표면 온도, 표면 코팅, 윤활 여부, 재질 공차 등 다양한 인자에 따라 달라질 수 있습니다.
Free(자유) 설치 시 규격표 토크 대비 20%만큼 감소를 적용하여 계산하고, 선정/확인 과정에서 여유율을 충분히 확보하십시오.
특히 고온 용도의 경우 문의 후 선정하시기 바랍니다.

정확한 선정을 위해 규격표를 확인하십시오. Form BN 규격표 / Form AN 규격표 / Form AL 규격표
